5 Оси мост с ЧПУ

Введение продукта

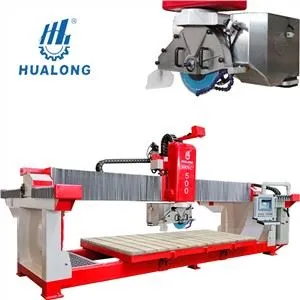

5 Осино-блокировки CNC Cone Rutch Machine hknc -500

Hknc -500+с 5 -оси интерполяцией контролируется, является многофункциональнымСтопка с ЧПУ, формирование и гравировкаПостроенный с учетом потребностей семинаров, сочетая простоту с максимальной универсальностью для минимального инвестиционного бюджета. Он широко используется для резки плит и блоков как натурального, так и синтетического камня, а также керамики.

Функции:
* Сделайте вертикальный, наклонный и горизонтальный разрез с лезвием диска
* Вырежьте кривые с помощью контурной резки
* Машина с основным инструментом, таким как Drill, End Mill и Excavation Wheel
* Инкрементная маршрутизация для разрезания, профилирования и гравировки раковины

Сопоставьте эти возможности с итальянской системой CNC ESA, цифровыми сервоприводными двигателями и программным обеспечением для рисования CAD CAM, чтобы с легкостью облегчить все виды сокращений. HKNC -500 также может быть оснащен вакуумным манипулятором для автоматического перемещения плит для оптимизации использования заготовки в процессе резки.

Плотный изображение захват:

Приложение позволяет получить и обрабатывать фото -фото, исправляя искажение объектива и исправляя ее. Благодаря полученному изображению формы могут быть расположены на плите, избегая дефектов материала при определении нервов, которые необходимо обработать; Также возможно квалифицировать края плиты геометрически.



Рисунок и дизайн:



Можно определить обработанные формы: с 2D-инструментами CAD/путем импорта файла DXF/DWG с помощью автоматического сбора с фотографии (с использованием модуля фотодигитизатора) путем импорта списка из проприетарного формата: Excel, CSV).

Формы начинаются обработанные, будут сгруппированы в подробного списка.

Позиционирование форм:

Формы могут быть расположены на плите как с ручным, так и с автоматическим гнездованием.

Вложенные фигуры загружаются из активного подробного списка.

Машины

Как только формы расположены на плите, последовательность резки может быть оптимизирована. На этом этапе перекрывающиеся сокращения удаляются, столкновения обрезаны, невозможны выполнены с помощью обработки отдыха, а порядок резки оптимизируется, чтобы минимизировать вращения головы и быстрое расстояние.

Поддерживаемые машины: линейные разрезы, изогнутые разрезы, наклонные разрезы, выемка, родинг, v-grove.

Поддерживаемые технологии вырезания: диск, водный варень, фрезерование и среза.

Автоматическая обработка для отдыха для завершения разреза с помощью инструмента с разрезом/мельницей или головки для водного варджа.

Движение и обработка кусочков плиты через манипулятор всасывающих чашек, чтобы завершить разрезы и загрузить/разгрузить полученные заготовки.

Материал и моделирование виртуальной машины для немедленной проверки последовательности резки.

Программные функции

Обработка резки плиты

2D инструменты CAD

Ручное/автоматическое гнездование

Расчет оптимизированных траекторий для резки диска

Автоматическая обработка для отдыха для завершения разрезов с помощью инструмента с разрезом/мельницей или инструмента для водных вардж

Движение кусочков плиты через манипулятор всасывания

Приобретение и коррекция изображения плиты через камеру

Сплошное моделирование с удалением материала и контролем столкновений

Функции:

Детали изображений

01

Система управления -- CNC

Бренд: ESA
Оригинал: Италия
Верхняя часть системы ЧПУ с сенсорным экраном для легкой настройки и автоматической обработки. Это может сделать сложную работу обработки легкой, идеальной и высокоэффективной.

02

Программное обеспечение - Pegasus CAD/CAM

Бренд: Пегас

Оригинал: Италия

* Легко использовать -- очень удобный для пользователя, он не требует никаких расширенных компьютерных навыков.
* Надежный -- Частые обновления и высококачественная поддержка.
* Мощный -- Различные модули и инструменты для множества технологий и машин.

03

Захват изображения плиты (необязательно)

Приложение позволяет получить и обрабатывать фото -фото, исправляя искажение объектива и исправляя ее. Благодаря полученному изображению формы могут быть расположены на плите, избегая дефектов материала при определении нервов, которые необходимо обработать; Также возможно квалифицировать края плиты геометрически.

04

Цифровой сервис

Бренд: ESA

Оригинал: Италия

Сервомотор бесщеточного магнита с постоянным магнитом с интерфрационными дисками, предназначенным для достижения полной цифровой интеграции с ЧПУ ESA, создает надежную управляющую мощность для оси x, y, z и c

05

Электро-спинки

высокого качества, контролируемого инвертором, позволяющим регулировать NR. о революциях от 0 до 6000 об / мин, поэтому предоставление использования лезвий и алмазных инструментов, таких как основной тренировка или фрезерование. Изменение инструмента имеет ручной тип.

06

Модуль гравировки (необязательно)

* Тип: электрический шпиндель
* Вращающаяся скорость: 0-24000 rpm
* Сила: 5,5 кВт

Сравнивая с мачническим шпинделем, вращающаяся скорость этого электрического шпинделя очень выше. Это делает гравировку тонкой и быстрее, или делает кривую резку, угловой резки, также намного быстрее.

07

Гальванизация (необязательно)

Гальванизация может предотвратить погружение воздуха, воды и других коррозийных средств для стали, повысить коррозионную стойкость машины, повысить механическую прочность и продлить срок службы.

08

Линейный гид

Бренд: Hiwin

Оригинал: Тайвань, Китай
Известные продукты,Высококачественное снаряжениеИспользуется на Crossbeam и Carling для высокой точности резки и длительного срока службы.



Предварительный блок лезвия (необязательно)

Автоматическое измерение диаметра лезвия и бриллиантового инструмента

Детектор толщины плиты (необязательно)

Происхождение: Китай

Система для автоматического обнаружения толщины плиты.

Резиновая платформа (необязательно)

Водонепроницаем и без деформации

Защитная дверь (необязательно)

Безопасная занавеска рекомендуется для предотвращения травм, связанных с работой.

Электрический шкаф

Фирменные электрические товарищи, такие как ESA, Schneider, Sanch, приняты для обеспечения стабильной производительности.

Линейный гид

Бренд: Hiwin
Оригинал: Тайвань, Китай

Наш сертификат





машина для резки плиты

Стоп -машина с ЧПУ

водяной струйной машины

Место клиентов

Наш сервис

· Вся наша машина будет полностью проверена и проверена в нашем отделе контроля качества перед отправкой.

· Техническое обслуживание технологий в течение жизни бесплатно

· Запасные части бесплатно из -за наших дефектов в течение 12 месяцев гарантийного времени и за счет из 12 месяцев.

· Бесплатное обучение для установки, эксплуатации и обслуживания.

· Техническая поддержка все рабочие дни.

· Английская версия «Книги инструкций», «Руководство по операции» будет предложено.

Упаковка и загрузка

1) Все части, обернутые водонепроницаемой пленкой PE и/или пузырьками воздуха.

2) Запасные и акцентные части небольшого размера, упакованные в фанерные коробки.

3) со стальными веревками для фиксации в контейнере, анти-SKID подходит для отгрузки на большие расстояния.

Мастерская

Часто задаваемые вопросы

Q1: Вы предлагаете бесплатные образцы?

A1: Обычно мы не предлагаем бесплатные образцы. Но дальнейшие решения будут обсуждаться соответственно по запросу.

Q2: Можете ли вы снабжать нас в деталях для машины для резки моста?

A2: Конечно, это наш долг.

Q3: Как насчет времени доставки после оплаты за заказ?

A3: обычно 25-45 Дни. Это зависит от упорядоченных моделей, количества и нашей производственной обязанности, уже вовлеченных.

Q4: Какой сервис вы можете предоставить?

A4: Поддержка онлайн -технологий, инженеры, организованные в зарубежных, для обучения, отладки и технического обслуживания руководящей машины.
